Overview

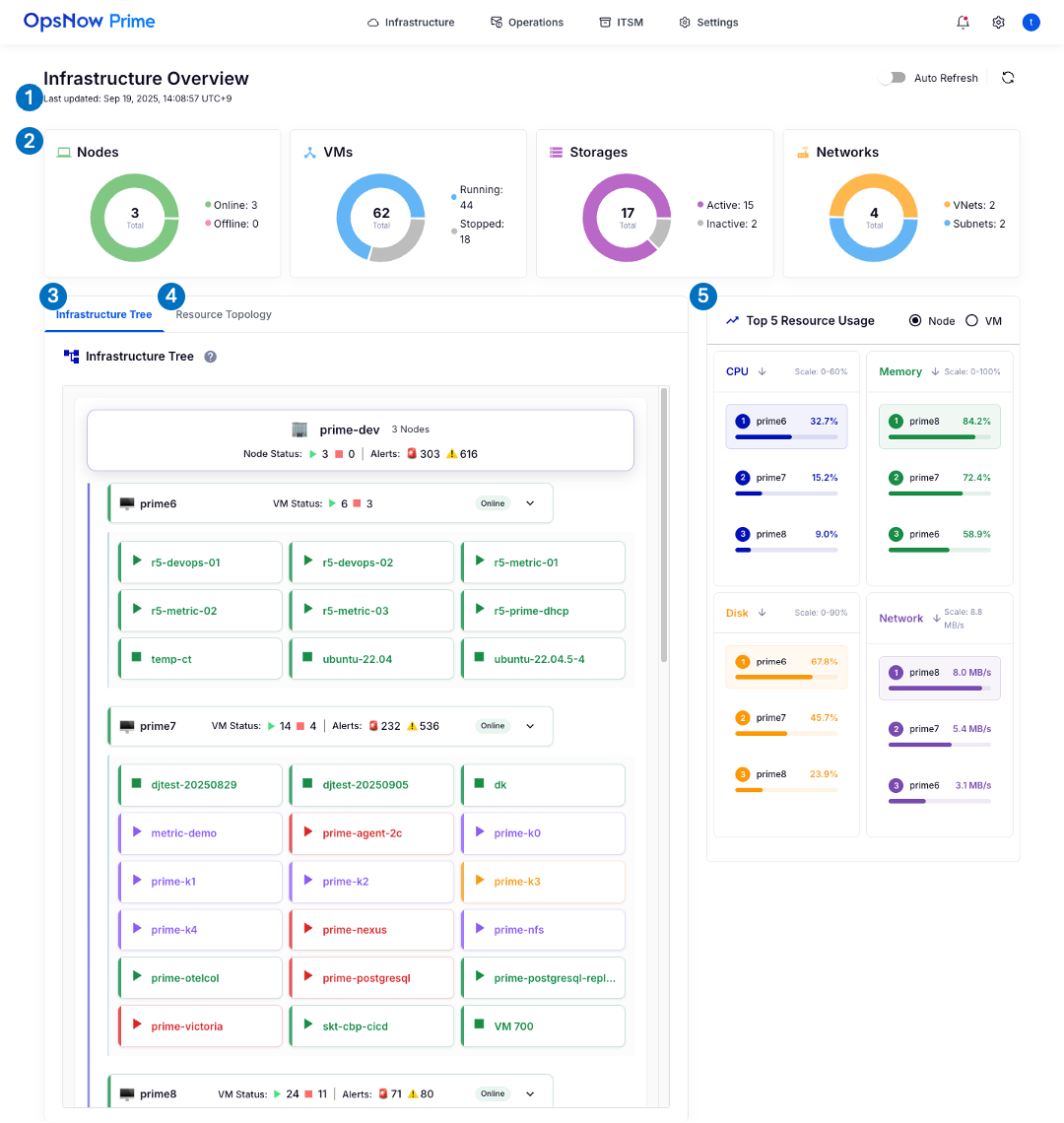

Monitor infrastructure overview

全体のInfrastructureのリソースの状態を把握します。

① 最後の更新の時間

ダッシュボードが最後に更新された日付、時間が表示されます。

② 画面に、インフラリソースの構成の現況を示すグラフが表示されます。

• Nodes: Online, Offline

• VMs: Running, Stopped

• Storages: Active, Inactive

• Networks: VNets, Subnets

③ Infrastructure Tree

• インフラの特性を反映した階層の構造でツリーを構成します。

• ツリーは「Nodes」から「VMs」の順に見えます。

  • 個別のVMをクリックすると、Resource Topologyのタブに移動します。

• カラーに応じて、VMの状態を確認できます。

  • 黒色: No Agent Installed

  • 青色: Agent Installed + No Alert Policy

  • 緑色: Agent + Alert Policy + No Alerts (Healthy)

  • 黄色: Warning Alerts present

  • 赤色: Critical Alerts present

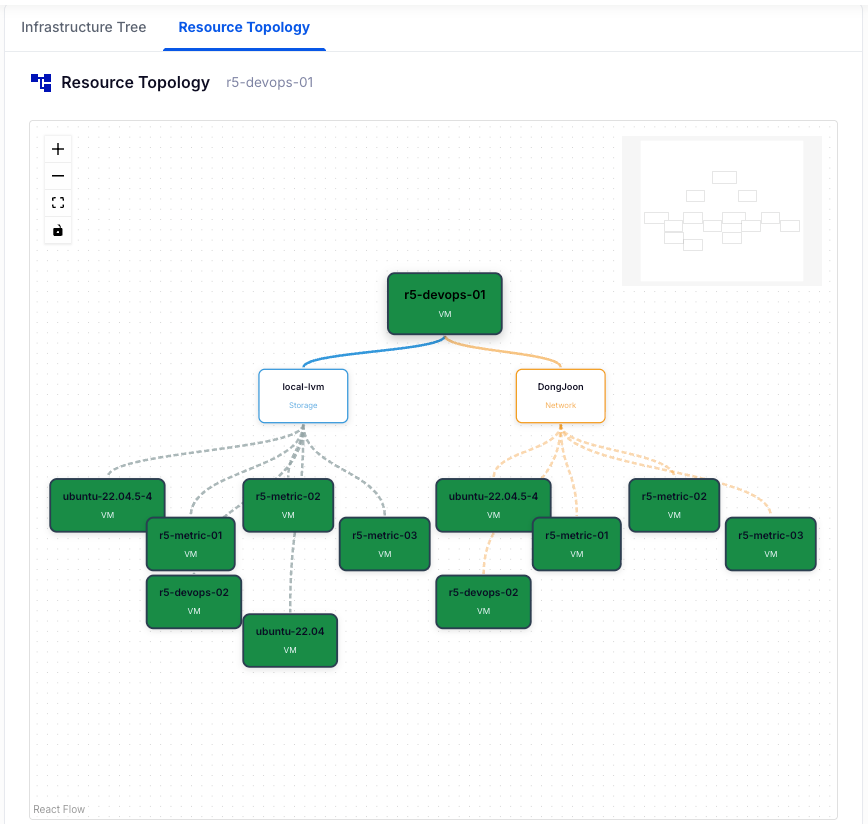

④ Resource Topology

• VMの構造の特性を反映してトポロジーを提供します。

• VMと接続されたストレージとネットワークをトポロジーとして提供します。

• 特定のストレージおよびネットワークの障害に関する情報も確認できます。

  • これは、VMの状態を色で表した情報と同じです。



⑤ Top 5 Resource Usage

• リソースの種類別の使用率トップ5について、使用率の高い順に見ていきます。

• NodeとVMが区分されます。
